Ошибка 09 на котле Navien: не запускается вентилятор — причины и диагностика

Котел Navien выдает ошибку 09? Вентилятор не запускается или не набирает обороты. Причины: заклинивание подшипника, пусковой конденсатор, просадки напряжения. Диагностика и справочные цены на октябрь 2026.

Как работает запуск вентилятора в Navien

Алгоритм старта турбированного котла строго регламентирован:

1. При поступлении запроса на нагрев плата подает напряжение (220В) на обмотку вентилятора.
2. Пусковой конденсатор дает импульс для старта вращения крыльчатки.
3. Вентилятор разгоняется до рабочих оборотов.
4. Встроенный датчик Холла (таходатчик) начинает генерировать импульсы, сообщая плате: «Вентилятор крутится с нужной скоростью».

Если на этапе 1 или 2 вентилятор молчит, или на этапе 4 плата не видит импульсов, через 5–10 секунд система прерывает цикл и выдает ошибку 09.

5 основных причин ошибки 09 (от частых к редким)

Причина 1. Механическое заклинивание и износ подшипника (50% случаев)

Самая распространенная проблема. В улитку вентилятора попадает пыль, которая смешивается с конденсатом, образуя вязкую грязь. Со временем она затвердевает. Кроме того, из-за высоких температур и постоянной вибрации происходит естественный износ и разрушение подшипника вала. Часто это приводит к полной блокировке после длительного простоя котла (например, летом).

Как проверить: при попытке запуска слышен характерный натужный гул или жужжание, но крыльчатка не вращается.

Важный нюанс: при заклинивании не обязательно менять вентилятор целиком. В большинстве турбин Navien установлены стандартные закрытые подшипники (обычно типоразмер 608zz или 626zz). Сервисный мастер может аккуратно выпрессовать старые и запрессовать новые подшипники, восстановив узел за значительно меньшие деньги, чем покупка вентилятора в сборе.

Причина 2. Выход из строя пускового конденсатора (25% случаев)

Черный или серый цилиндрический компонент, подключенный к вентилятору. Со временем он теряет емкость или вздувается. Номинальная емкость обычно составляет 1.5–2.5 мкФ. Потеря емкости даже на 10% приводит к тому, что двигатель не может преодолеть инерцию покоя, даже если механически вал крутится свободно.

Как проверить: только мультиметром в режиме измерения емкости (или визуальным осмотром на предмет вздутия корпуса).

Причина 3. Просадки напряжения в электросети (15% случаев)

Если напряжение в сети падает ниже 180–190В, плата управления физически не может выдать полноценные 220В на старт турбины. Вентилятор пытается запуститься, но не набирает нужные обороты, и датчик Холла не фиксирует нормальную скорость.

Решение: установка качественного ИБП (источника бесперебойного питания) или стабилизатора напряжения.

Причина 4. Обрыв проводки или окисление фишки подключения (7% случаев)

Контакты питания турбины и импульсного таходатчика выведены в фишки подключения (часто красного или белого цвета). Из-за постоянной микровибрации и высокой температуры разъемы могут ослабевать, создавая плавающий контакт. Провода перетираются, а контакты в фишке окисляются или подгорают.

Как проверить: визуальный осмотр жгута проводов и разъема на предмет следов нагара, оплавления или обрыва. Особое внимание уделите красной фишке — именно она чаще всего страдает от перегрева.

Причина 5. Неисправность платы управления или межвитковое замыкание (3% случаев)

Симистор или реле на плате, отвечающие за подачу напряжения, выходят из строя из-за скачков напряжения. Реже встречается межвитковое замыкание в самой обмотке двигателя вентилятора, что приводит к его перегреву и отказу.

Ключевое отличие: Ошибка 09 vs Ошибка 10

Обе ошибки относятся к системе дымоудаления, но указывают на разные этапы сбоя:

Что владелец может проверить сам (Безопасный чек-лист)

1. Акустический тест. При попытке запуска прислушайтесь к котлу. Если вы слышите тишину (вентилятор даже не пытается гудеть) или монотонный натужный гул без вращения — проблема механическая или электрическая.
2. Визуальный осмотр снаружи. Убедитесь, что выхлопная труба на улице не заблокирована ледяной пробкой или мусором (полное блокирование может привести к перегрузке и ошибке 09).
3. Перезагрузка. Отключите котел от электросети на 2–3 минуты, затем включите снова. Иногда кратковременный сбой электроники можно сбросить.

Что должен делать мастер: техническая диагностика

Для точного определения причины специалист выполнит следующие шаги:

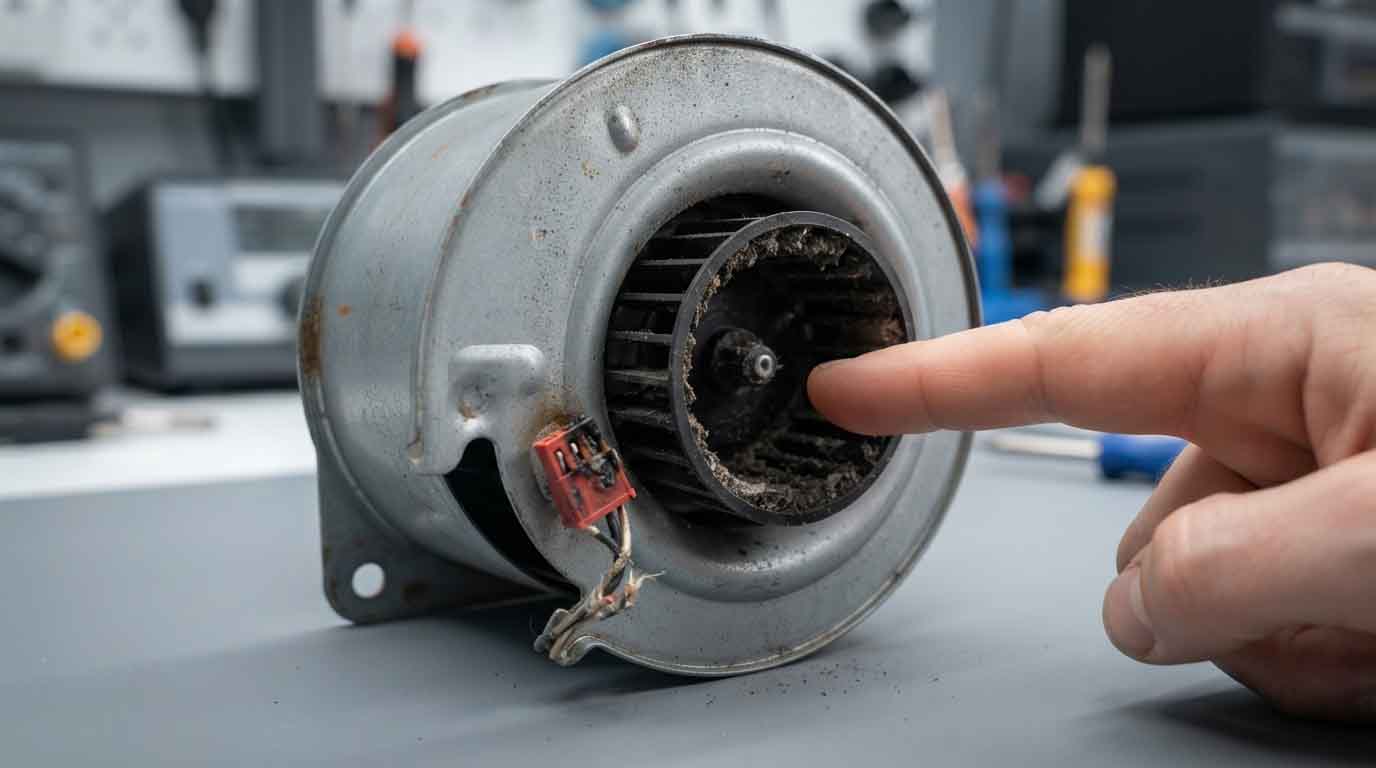

• Проверка свободного хода. Сняв крышку, мастер попытается провернуть крыльчатку пальцем. Если она идет туго или стопорится — требуется разборка и чистка улитки (подробная инструкция здесь).
• Замер напряжения. Мультиметром проверяется, подает ли плата 220В на фишку вентилятора в момент старта. Если напряжения нет — проблема в плате.

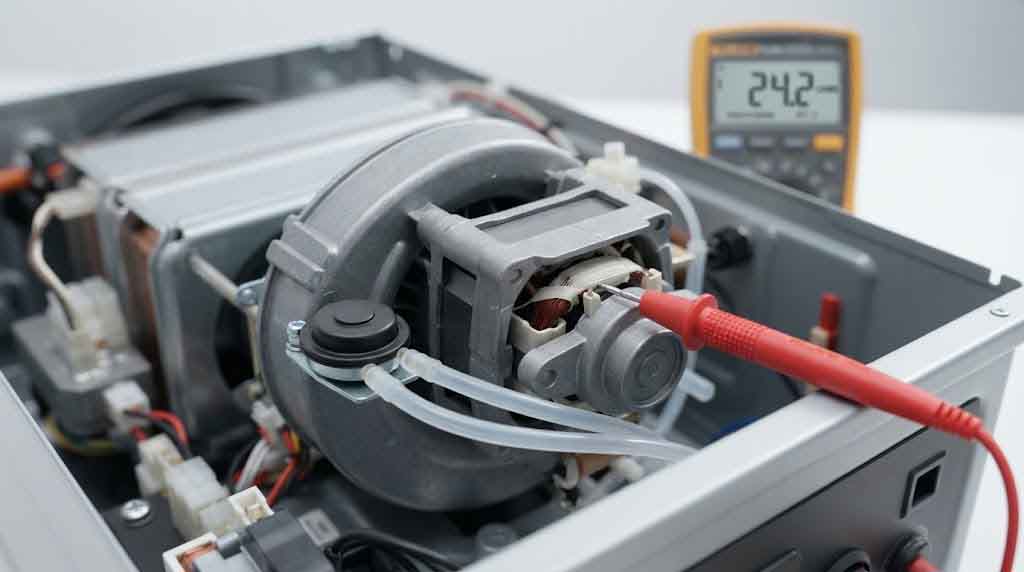

• Прозвонка обмотки. Сопротивление исправной обмотки вентилятора при прозвонке мультиметром должно составлять 23–25 Ом. Значительные отклонения указывают на межвитковое замыкание или обрыв.
• Тест конденсатора. Демонтаж и проверка емкости. При отклонении от номинала более чем на 10% он подлежит замене.
• Проверка таходатчика. Если вентилятор крутится, но ошибка сохраняется, мастер проверяет импульсный сигнал с датчика Холла на плате.

Чего нельзя делать при ошибке 09

Ориентировочная стоимость устранения

Стоимость ремонта системы дымоудаления зависит от региона и сложности работ. Для планирования бюджета ориентируйтесь на средние рыночные диапазоны: диагностика и чистка вентилятора — от 2 000 руб., замена пускового конденсатора — от 2 500 руб., замена подшипников с работой — от 3 000 до 4 500 руб., полная замена вентилятора в сборе — от 5 000 до 8 000 руб.

Сайт error-fix.ru не оказывает ремонтные услуги и не является сервисным центром. Все цифры приведены исключительно в справочных целях для общего понимания масштаба бюджета.

Профилактика: как продлить жизнь вентилятору

• Не отключайте котел от сети на долгий срок. Современные модели Navien имеют функцию автоматической профилактической прокрутки вентилятора раз в 24 часа, что предотвращает заклинивание.
• Используйте ИБП или стабилизатор. Это защитит плату и двигатель от просадок напряжения и скачков в сети.
• Обеспечьте чистый воздух в помещении. Если котельная сильно запылена, вентилятор будет засоряться в разы быстрее.
• Включите ежегодное ТО в график. Профилактическая чистка улитки и проверка конденсатора обходятся в разы дешевле замены узла в сборе.

Когда вызывать мастера: разбор частых ситуаций

• «Котел гудит, но не зажигается и выдает 09» — классический признак заклинивания подшипника или слабого конденсатора. Требуется разборка и чистка.
• «Вентилятор вообще не издает звуков при старте» — вероятен обрыв цепи, сгоревший предохранитель на плате или выход из строя симистора управления.
• «Ошибка 09 появилась после скачка напряжения» — с высокой долей вероятности пострадала электроника платы управления или конденсатор.
• «Вентилятор крутится, но ошибка не уходит» — проблема не в механике, а в таходатчике (датчике Холла) или его проводке.

Если не уверены в своих силах, рекомендуется обратиться к сертифицированному специалисту для проведения профессиональной диагностики.

Что делать после устранения ошибки: чек-лист на 2 минуты

• Запустите котел. Убедитесь, что вентилятор стартует плавно, без скрежета и вибрации.
• Дождитесь розжига. Горелка должна загореться в течение 3–5 секунд после набора оборотов турбины.
• Проверьте работу на максимальной мощности. Переведите котел в режим максимальной нагрузки и убедитесь, что ошибка не возвращается через 10–15 минут работы.

Почему этой статье можно доверять:

• Инструкция основана на официальных сервисных мануалах турбированных котлов Navien.
• Четко разграничены зоны ответственности владельца и сервисного инженера.
• Справочные расценки актуальны на октябрь 2026.
